超高性能混凝土（UHPC）憑借其高強度、高耐久性和優(yōu)異的造型能力，在高端建筑幕墻、橋梁結(jié)構(gòu)及異形構(gòu)件領(lǐng)域得到廣泛應(yīng)用。然而，其獨特的材料特性與復(fù)雜的施工工藝，使得UHPC構(gòu)件施工面臨諸多挑戰(zhàn)。本文將從工藝難度、常見問題及解決辦法三方面進行詳細闡述。

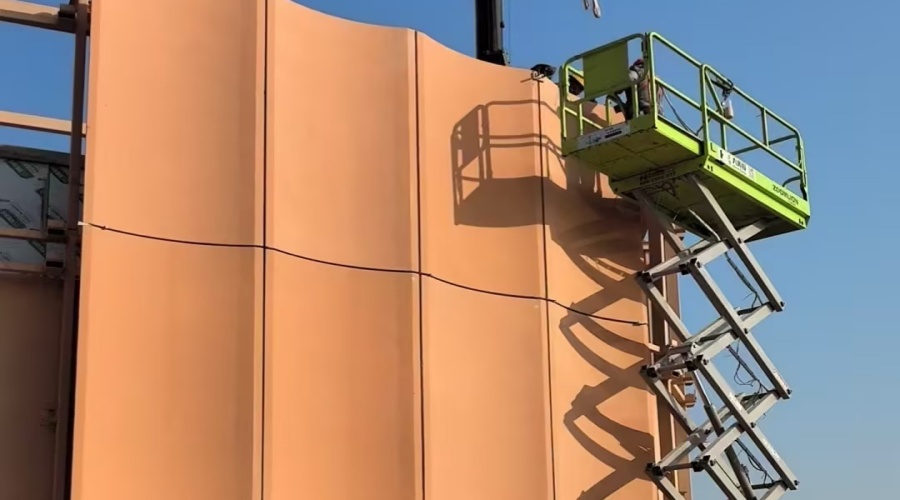

一、UHPC構(gòu)件施工的工藝難度

1. 材料特性帶來的施工挑戰(zhàn)

UHPC通常采用極低的水膠比（0.16-0.25），并摻入大量活性礦物摻合料和減水劑，導(dǎo)致其流動性較低，對攪拌、運輸和澆筑提出了更高要求。例如，在高溫、大風環(huán)境下，UHPC的拌合水易快速蒸發(fā)，影響施工性能。廣州某項目在30℃環(huán)境溫度下，現(xiàn)場UHPC出機擴展度不足600mm，遠低于實驗室要求的700mm標準。此外，UHPC中摻入的鋼纖維與砂漿的密度差異，易導(dǎo)致澆筑過程中纖維沉底，影響構(gòu)件力學性能的均勻性。

2. 施工工藝的復(fù)雜性

• 攪拌與運輸：UHPC的攪拌需要高精度的設(shè)備和嚴格的工藝控制，以確保材料的均勻性和流動性。運輸過程中也需防止材料離析和水分蒸發(fā)，特別是在高溫、大風等環(huán)境下。

• 澆筑與振搗：由于UHPC的高粘度和低流動性，澆筑過程中需特別注意防止氣泡的產(chǎn)生和積累。通常需采用真空輔助振搗或超聲波輔助排氣技術(shù)，以確保混凝土的密實度和質(zhì)量。例如，上海某藝術(shù)中心項目采用分層振搗與超聲波輔助排氣技術(shù)，將構(gòu)件內(nèi)部孔隙率控制在1%以內(nèi)。

• 模具精度要求高：UHPC外墻造型對模具精度要求極高，曲面造型模具需通過數(shù)控機床加工，確保光潔度與曲面平滑度。

3. 環(huán)境適配難題

UHPC對養(yǎng)護溫度、濕度敏感，低溫環(huán)境（5℃以下）需采用蒸汽養(yǎng)護或電熱毯覆蓋，高溫環(huán)境（40℃以上）則需搭建遮陽棚并實施水霧降溫。施工過程中還需注意避免高溫、大風等不利天氣對材料性能的影響。

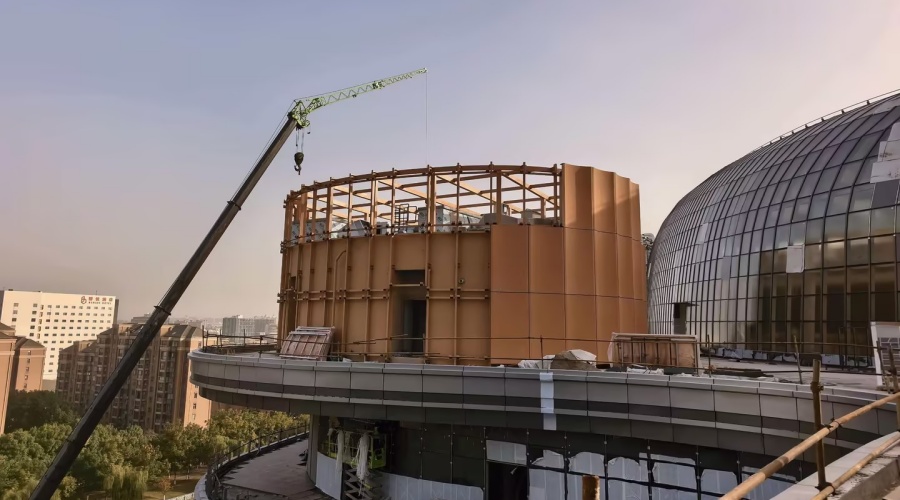

二、UHPC構(gòu)件施工常見問題及解決辦法

1. 早期脫模裂縫

問題原因：UHPC早期強度發(fā)展快，且水化熱集中，易產(chǎn)生溫度應(yīng)力和收縮應(yīng)力，導(dǎo)致裂縫。
解決辦法：

• 材料優(yōu)化：選用低熱水泥或摻加礦物摻合料，降低水泥水化放熱速率和放熱量。

• 養(yǎng)護措施：采用蒸汽養(yǎng)護或噴霧養(yǎng)護，延緩混凝土凝結(jié)時間，降低水化熱峰值溫度。

• 裂縫控制設(shè)計：進行溫度場模擬和裂縫控制設(shè)計，預(yù)測混凝土內(nèi)部溫度分布和應(yīng)力狀態(tài)，采取合理的配筋和構(gòu)造措施。

2. 表面塊狀和線條現(xiàn)象

問題原因：材料配比不均勻、振搗不到位或環(huán)境條件不合適等因素引起的。
解決辦法：材料控制：優(yōu)化UHPC配合比，摻入適量纖維來抑制收縮，控制粉煤灰、硅灰等礦物摻合料比例，避免水化熱過高。

廣東飾紀上品UHPC預(yù)制構(gòu)件生產(chǎn)廠家，擁有強大的深化設(shè)計團隊，能夠保證建筑方案的落地的執(zhí)行。更能熟練運用BIM系統(tǒng)管理，讓項目執(zhí)行更高效。以專業(yè)的技術(shù)人才為根本，為廣大用戶提供設(shè)計、制模、生產(chǎn)、施工等一系列精細化、專業(yè)化服務(wù)。長年承接UHPC工程裝修，歡迎有需要的客戶來電咨詢。

本文出自廣東飾紀上品建材科技有限公司，轉(zhuǎn)載請注明出處！

更多關(guān)于GRG、GRC相關(guān)資訊，請咨詢：http://m.pukhzdj.cn/，24小時熱線電話：153-8295-4855！
